在工业生产的众多领域中，耐火材料扮演着至关重要的角色，它是高温窑炉等关键设备的“铠甲”，守护着生产的安全与稳定。成百上千块耐火材料构筑起的防线，任何一块出现内部缺陷，都可能像一颗隐藏的“定时炸弹”，随时引发设备故障、生产中断，甚至造成严重的安全事故。而如何精准检测耐火材料内部的缺陷，一直是行业内的难题。而来自GSSI的FLEX 手持式雷达，它将为耐火材料内部缺陷检测带来革命性的变化。

耐火材料内部缺陷：潜藏的巨大隐患

耐火砖作为高温环境下的关键耐火材料，其质量直接关系到窑炉等设备的运行安全和使用寿命。在耐火砖的生产过程中，由于原料配比、生产工艺等多种因素的影响，内部容易出现以下缺陷：

• 孔洞与气孔：是材料内未被充分填充的空气或气体空间。

• 裂纹：因材料收缩、热应力或机械应力引起的纵向或横向裂缝。

• 裂隙与分层：层间未结合紧密或出现剥离、分层现象。

• 缺陷颗粒：杂质、夹杂或未充分反应的材料微粒。

• 气孔连通：多孔结构之间形成的连通通道。

这些缺陷如同隐藏在砖体内部的“暗伤”，在设备运行时，随着温度的反复变化、压力的持续作用，极有可能扩大，最终导致耐火砖失效。

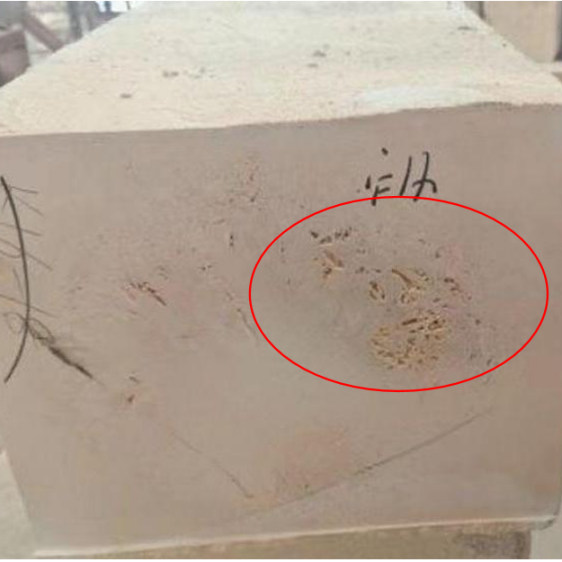

耐火砖的孔洞缺陷

传统的耐火砖内部缺陷检测方法难以满足精准、高效、无损的检测需求。剖砖法会直接破坏耐火砖，使其无法再投入使用，造成了极大的浪费；超声波法操作复杂、耗时费力，对于成批量的耐火砖检测来说，效率极低，难以实现全面的质量控制；称重法更是只能通过重量大致判断，无法确定缺陷的具体位置和大小，根本无法为耐火砖的质量评估提供可靠依据。

GSSI 品牌在探地雷达领域拥有悠久的历史和深厚的技术积累，始终走在行业创新的前沿。其研发的FLEX NX/LT手持式雷达凝聚了众多先进技术，具备了传统检测方法无法比拟的优势。

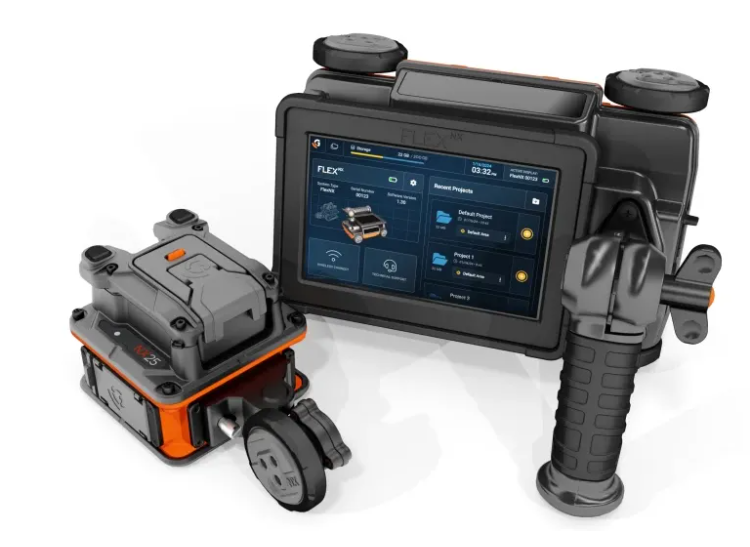

FLEX NX 手持式雷达

FLEX LT 手持式雷达

FLEX 手持式雷达凭借高频电磁信号的穿透能力，它能够实现对木材、陶瓷、复合材料等非金属结构内缺陷的快速、非破坏性检测。通过实时成像技术，用户可以轻松识别内部裂缝、空洞、夹层和异物等缺陷，帮助提升产品质量和安全保障。

同时，FLEX 手持式雷达操作简便、检测速度快。相比超声波法繁琐的流程和漫长的检测时间，它能够在短时间内完成对多块耐火砖的检测，极大地提高了检测效率，非常适合生产企业在出厂前对耐火砖进行全面的质量把控。

实测案例一

采用FLEX LT手持式雷达对多块外观相似、采用相同生产工艺的耐火砖进行检测，通过设备显示屏，可以实时观察到耐火砖内部的结构图像。

下图为连续扫描三块并列耐火砖的雷达图像。可以看到，1、2号耐火砖内部无明显反射，内部较为密实。而3号耐火砖内部约10cm深度位置则有较为明显的反射特征，表明3#砖内部可能存在孔洞或裂隙等质量缺陷。

实测案例二

FLEX NX手持式雷达采用步进频率连续波技术（30-6000MHz），最大探测深度75cm，能够对大厚度耐火砖的内部缺陷实现高效精准检测。

下图为检测55cm厚耐火砖的雷达图像。可以看到，该图像底面反射十分明显，深部信号清晰可见。在左侧红圈区域有明显的反射特征，表明可能存在孔洞或裂隙等质量缺陷。

实测案例三

FLEX NX 手持式雷达可配置NX15/NX25卫星天线，该天线体积更小、重量更轻，适合对异形耐火砖狭小区域的检测。卫星天线自带WiFi模块可与个人手机或平板直连，检测图像可实时观测。

下图为采用NX25卫星天线检测耐火砖的雷达图像。可以看到，在雷达图像红圈区域有明显的反射特征，反射同相轴较为连续，表明可能存在裂隙或分层等质量缺陷。
