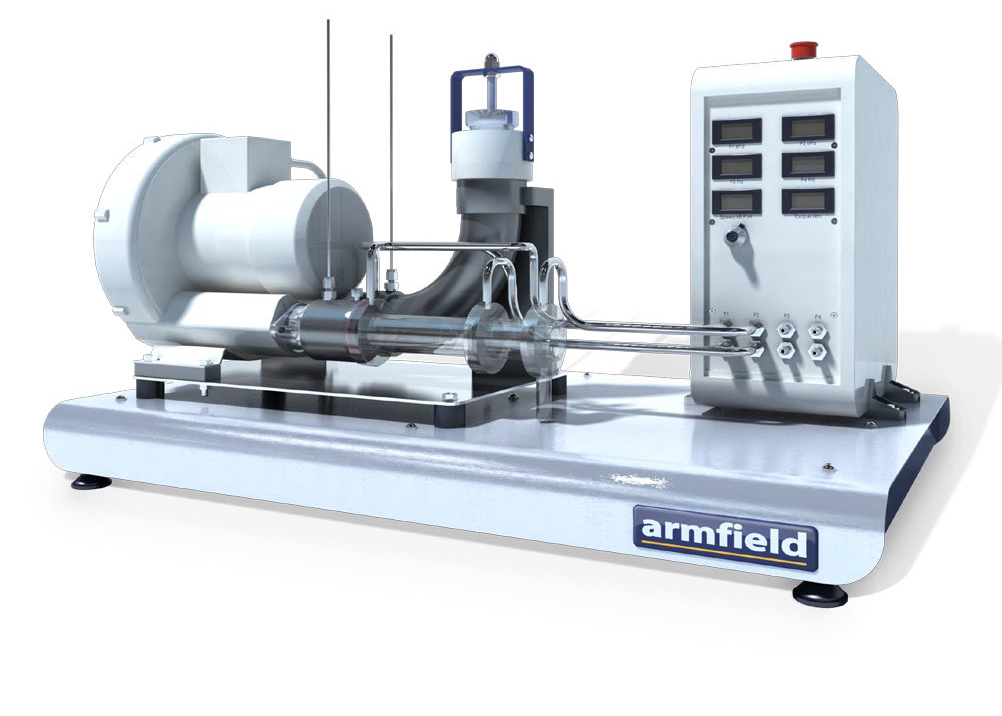

C1MKII：压缩流单元

C1-MKII设备包括一个多级的空气压缩机，带有一个试验箱和节流阀，外加一个电子控制台，控制台带有必要的控制仪器

三相AC马达利用驱动皮带启动四级压缩机。利用一个先进的转矩-矢量变频器可调节压缩机的速度，通过马达直接对转矩进行电子读数，这样可保持稳定准确的速度控制。压缩机的外流管带有节流阀，可调节流量。

缩放试验箱

设备配有一个缩放试验箱，位于压缩机的入口，窄口处的流速可达1马赫。输送管的材质为透明的丙烯酸，学生可清晰地观察设备结构和剖面图。扩散器入口，窄口处以及出口都有压力传感抽头。输送管可演示可压缩流的主要概念。

电子控制台包括两个高量程和低量程的压差传感器，外加一个控制器用于控制马达速度并显示压缩机速度，压力和马达转矩。

提供备用仪器
三个不同直径的直管，可研究直管内产生的压力损失，压力损失与雷诺数相关
瞬间扩大工作区
公称直径为34mm的试验区，配有四个可交换的孔板
90度弯曲试验区。提供的设备用于研究弯曲处不同的径向压力

C1-MKII-35 压缩机试验附件
C1-35选项包括一个试验区，用于测量进入压缩机的空气流速。该设备带有电子转矩测量仪和适用于C1-MKII的温度计，根据不同的线速度可进行压缩机性能试验。

C1-MKII-50 数据记录器和教学软件
C1-MKII-50包括电子测温计和计算机接口设备，可将温度和压力数据记录到运行Windows系统的计算机中。

先进的教学软件可记录大量数据并带有绘图功能。要求计算机运行Windows系统，并配有备用USB接口（Armfield不提供）

技术规格
压缩机转速:	3,300rpm(最大)
No.stages:	1
电机功率:	0.55kW
传感器:	+/-103.4kPax1
	+/-34kPax1
	+/-1744Pax2

可选附件
C1-MKII-30 附加试验区
C1-30选项包含一个附加的进气试验区，用于演示和研究可压缩流。试验区的材质为透明的丙烯酸，有助于学生观察实验，试验区带有压力传感抽头
该附件带有一个台式的支架，用于放置所有的附件
（在不使用该设备时，另外配有标准试验区和 C1-MKII-35试验区）

外观尺寸
装载尺寸（不包括电源）
	C1-MkIII	C1-MkIII-30	C1-MkIII-35
长	0.880m	1.250m	0.290m
宽	0.500m	0.310m	0.270m
高	0.527m	0.340m	0.090m
包装和运输规格
	C1-MkIII	C1-MkIII-30	C1-MkIII-35
重量	50kg	20kg	10kg
体积	0.30m3	0.50m3	0.03m3

规范说明
台式设备，用于向工程学专业的学生演示和讲授可压缩流的基本原理
带有缩放管，窄口处的流速可达1马赫
带有电子转矩测量仪的转矩-矢量控制设备
四个电子压力传感器
试验箱的材质为透明的丙烯酸
附加的试验箱配有工作台支架
备有压缩机实验附件
数据记录附件，带有教学软件和电子温度传感器

特征
变速压缩机，带有电子速度控制器
电子压力传感器
标准件包括缩放管，窄口处的流速可达1马赫
数据记录附件

实验性能
基本单元（C1-MKII）
缩放管内的扼流现象
缩放管内的压力流特征
压缩性对流动方程的影响
测定空气伽马

C1-MKII-30附件新增性能
简单的管摩擦
摩擦系数随雷诺数变化
可压缩流的摩擦系数
管口的压力差
90度弯曲处的压力差

C1-MKII-35附件新增性能
离心压缩机性能特点
压缩机能量平衡
